XSZ系列直线振动筛鑫锋机械厂家供应

类 别: 振动设备

描 述: XSZ系列直线振动筛是我厂根据用户需要,吸取国内外先进技术开发的产品。 该系列筛的筛箱运动轨迹为直线,适用于煤、石灰石、碎石、砂砾、金属或非金属矿厂及其他物料的筛分。

分享到:
24小时服务热线
18695926789
0373-5570766

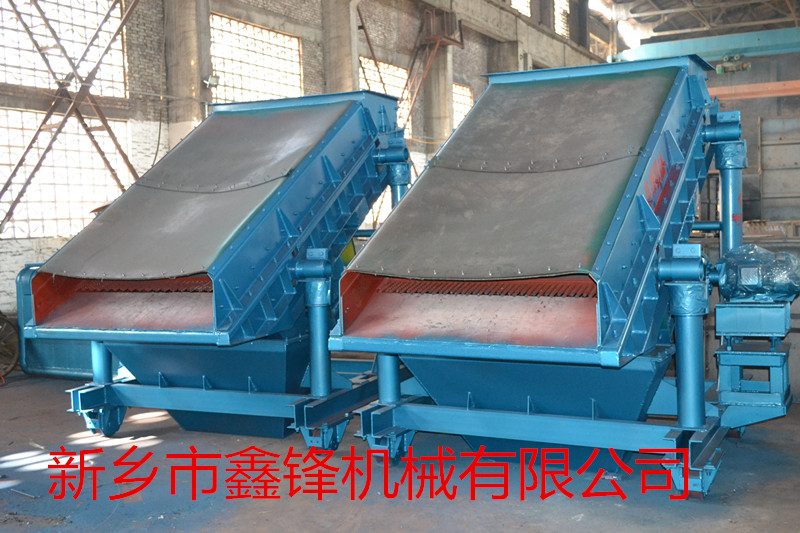

一、 产品简介DSC_0078_副本

XSZ系列直线振动筛是我厂根据用户需要,吸取国内外先进技术开发的产品。

该系列筛的筛箱运动轨迹为直线,适用于煤、石灰石、碎石、砂砾、金属或非金属矿厂及其他物料的筛分。

二、 工作原理及结构特点

该系列筛主要有筛箱、筛板、振动器、减振弹簧装置、可移动底架等组成。振动器安装在筛箱上,由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

筛板是主要易损件。根据物料品种和用户要求,可采用棒条筛板,高猛钢编织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。

该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

电动机安装在筛框的左侧,也可安装在筛框的右侧,如果无特殊要求,制造厂按物料运动方向的右侧安装供货。

三、安装

安装前,要检查零部件是否完好、齐全。并对筛机安装基础进行全面清理检查。

为防止积水和弹簧间堆积灰尘杂料。四个弹簧支承面、传动平台支承面应高出地面250-300mm。

安装基础上的预埋道轨由用户自备。两条移动轮支撑钢轨须在同一水平面内,在长度方向上的平面误差不小于5mm。在宽度方向不大于2mm。

弹簧在安装前,应对外形尺寸及刚度值进行检查,以保证各组弹簧的刚度和高度保持一致。弹簧安装好后要求所有弹簧与上下支承面保持垂直。

激振器与筛箱在出厂时已装好并一起发运,安装现场须对原装配情况进行检查,并重新紧固连接件,若安装时已超过设备出厂时间六个月,应将激振器拆开将各零件清洗后重新组装,在轴承的迷宫槽内注入适量的2#锂基脂。重新安装激振器时,要保证同轴各组偏心块的对称中心线在同一平面内。振动器装配完毕后,用手转动偏心块,如阻力过大或有卡死现象,必须找出原因加以调整。

安装电机时,要保证电机中心线与筛箱上激振器的中心线同轴。空载时在垂直方向上前者应以后者低2-3mm。

安装万向联轴器时,先将内外花键清洗干净,涂上适量的二硫化钼3号钙基脂。各部位就位后反复拧紧螺栓。

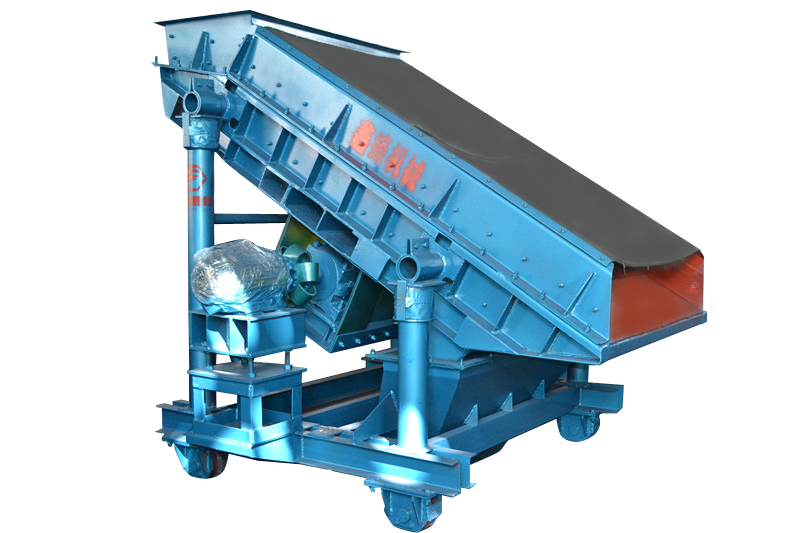

激振器润滑油管与筛体连接须用软管。DSC_0081_副本

四、使用和维护

筛机应避免带料起动。起动和运行平稳后再行给料。停车前应先停止给料,待筛面上物料全部走过后才能停筛。

工作过程中应经常观察筛机运转是否平稳,若发现运转不正常或有撞击声。应立即停车检查。如遇突然事故停机时,应设法将筛面上物料排除,以免下次开机时带料起动,影响使用寿命。弹簧之间容易积聚矿粉和杂质,影响弹簧的正常工作,应经常用压缩空气进行清理,经常检查筛机上各连接螺栓紧固情况,若发现有松动应及时拧紧。

经常检查筛板与衬板的磨损情况,若发现磨损严重或关键部分出现裂缝,应及时更换或修补。

  激振器每班加油一次,每半年小修一次,每年大修一次。
